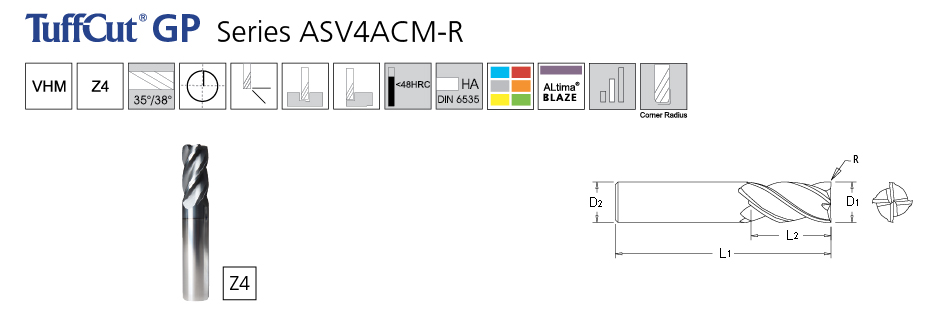

| Tool No. | D1 | D2 | L1 | L2 | R |
|---|---|---|---|---|---|
| ASV4ACM0400R0.25 | 4.0 | 4.0 | 51.0 | 11.0 | 0.25 |
| ASV4ACM0400R0.5 | 4.0 | 4.0 | 51.0 | 11.0 | 0.5 |
| ASV4ACM0400R0.75 | 4.0 | 4.0 | 51.0 | 11.0 | 0.75 |
| ASV4ACM0400R1.0 | 4.0 | 4.0 | 51.0 | 11.0 | 1.0 |
| ASV4ACM0500R0.25 | 5.0 | 5.0 | 57.0 | 12.0 | 0.25 |
| ASV4ACM0500R0.5 | 5.0 | 5.0 | 57.0 | 12.0 | 0.5 |
| ASV4ACM0500R1.0 | 5.0 | 5.0 | 57.0 | 12.0 | 1.0 |
| ASV4ACM0600R0.25 | 6.0 | 6.0 | 64.0 | 15.0 | 0.25 |
| ASV4ACM0600R0.5 | 6.0 | 6.0 | 64.0 | 15.0 | 0.5 |
| ASV4ACM0600R1.0 | 6.0 | 6.0 | 64.0 | 15.0 | 1.0 |
| ASV4ACM0800R0.25 | 8.0 | 8.0 | 64.0 | 22.0 | 0.25 |
| ASV4ACM0800R0.5 | 8.0 | 8.0 | 64.0 | 22.0 | 0.5 |
| ASV4ACM0800R1.0 | 8.0 | 8.0 | 64.0 | 22.0 | 1.0 |
| ASV4ACM0800R1.5 | 8.0 | 8.0 | 64.0 | 22.0 | 1.5 |
| ASV4ACM0800R2.0 | 8.0 | 8.0 | 64.0 | 22.0 | 2.0 |
| ASV4ACM1000R0.25 | 10.0 | 10.0 | 72.0 | 22.0 | 0.25 |
| ASV4ACM1000R0.5 | 10.0 | 10.0 | 72.0 | 22.0 | 0.5 |
| ASV4ACM1000R1.0 | 10.0 | 10.0 | 73.0 | 22.0 | 1.0 |
| ASV4ACM1000R1.5 | 10.0 | 10.0 | 72.0 | 22.0 | 1.5 |
| ASV4ACM1000R2.0 | 10.0 | 10.0 | 72.0 | 22.0 | 2.0 |
| ASV4ACM1000R2.5 | 10.0 | 10.0 | 72.0 | 22.0 | 2.5 |
| ASV4ACM1000R3.0 | 10.0 | 10.0 | 72.0 | 22.0 | 3.0 |
| ASV4ACM1200R0.25 | 12.0 | 12.0 | 73.0 | 27.0 | 0.25 |
| ASV4ACM1200R0.5 | 12.0 | 12.0 | 73.0 | 27.0 | 0.5 |
