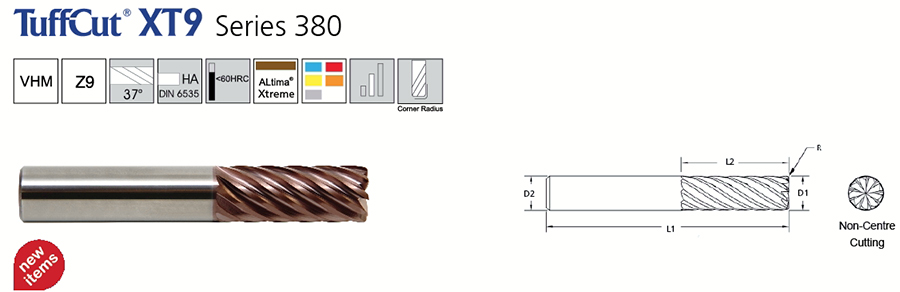

| Tool No. | D1 | D2 | D3 | L1 | L2 | L3 | R |
|---|---|---|---|---|---|---|---|
| 38050014AX | - | - | - | - | - | - | - |
| 380CBM0800-0.5RAX | 8.0 | 8.0 | - | 63.0 | 22.0 | - | 0.5 |
| 380CBM0800-0.5RAXW | 8.0 | 8.0 | - | 63.0 | 22.0 | - | 0.5 |
| 380CBM0800-1.0RAX | 8.0 | 8.0 | - | 63.0 | 22.0 | - | 1.0 |
| 380CBM0800-1.0RAXW | 8.0 | 8.0 | - | 63.0 | 22.0 | - | 1.0 |
| 380CBM1000-0.5RAX | 10.0 | 10.0 | - | 72.0 | 27.0 | - | 0.5 |
| 380CBM1000-0.5RAXW | 10.0 | 10.0 | - | 72.0 | 27.0 | - | 0.5 |
| 380CBM1000-1.0RAX | 10.0 | 10.0 | - | 72.0 | 27.0 | - | 1.0 |
| 380CBM1000-1.0RAXW | 10.0 | 10.0 | - | 72.0 | 27.0 | - | 1.0 |
| 380CBM1003-0.5RAQW | 10.0 | 10.0 | - | 80.0 | 32.0 | - | 0.5 |
| 380CBM1003-1.0RAQW | 10.0 | 10.0 | - | 80.0 | 32.0 | - | 1.0 |
| 380CBM1200-0.5RAX | 12.0 | 12.0 | - | 81.0 | 32.0 | - | 0.5 |
| 380CBM1200-0.5RAXW | 12.0 | 12.0 | - | 81.0 | 32.0 | - | 0.5 |
| 380CBM1200-1.0RAX | 12.0 | 12.0 | - | 81.0 | 32.0 | - | 1.0 |
| 380CBM1200-1.0RAXW | 12.0 | 12.0 | - | 81.0 | 32.0 | - | 1.0 |
| 380CBM1203-0.5RAQW | 12.0 | 12.0 | - | 84.0 | 38.0 | - | 0.5 |
| 380CBM1203-1.0RAQW | 12.0 | 12.0 | - | 84.0 | 38.0 | - | 1.0 |
| 380CBM1204-1.0RAX | 12.0 | 12.0 | - | 100.0 | 50.0 | - | 1.0 |
| 380CBM1205-1.0RAX | 12.0 | 12.0 | - | 120.0 | 62.0 | - | 1.0 |
| 380CBM12N4-1.0RAX | 12.0 | 12.0 | 11.4 | 100.0 | 27.0 | 50.0 | 1.0 |
| 380CBM12N4-1.0RAXW | 12.0 | 12.0 | 11.4 | 100.0 | 27.0 | 50.0 | 1.0 |
| 380CBM12N5-1.0RAX | 12.0 | 12.0 | 11.4 | 110.0 | 27.0 | 62.0 | 1.0 |
| 380CBM12N5-1.0RAXW | 12.0 | 12.0 | 11.4 | 110.0 | 27.0 | 62.0 | 1.0 |
| 380CBM1600-0.5RAX | 16.0 | 16.0 | - | 92.0 | 42.0 | - | 0.5 |
