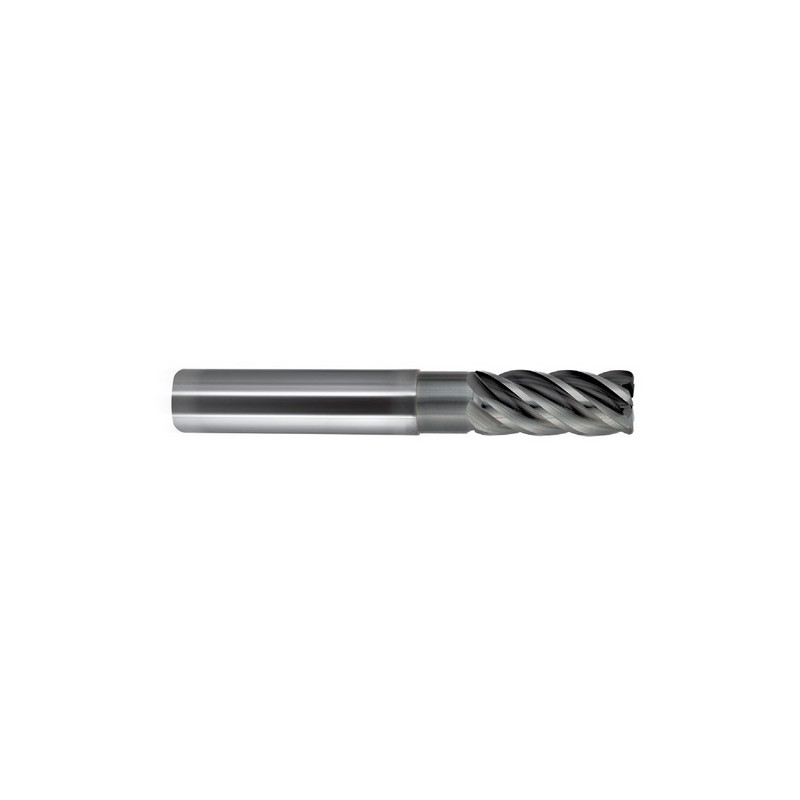

Product Id: 278 0800N3-2.0RB

| L2 | 19 |
|---|---|
| øD2 | 8 |
| øD3 | 7.8 |
| R | 2 |
| L3 | 25 |
| øD1 | 8 |
| L1 | 63 |
| Tool No. | L2 | øD2 | øD3 | R | L3 | øD1 | L1 | D3 | D2 | D1 |
|---|---|---|---|---|---|---|---|---|---|---|
278 0800N3-2.0RB | 19 | 8 | 7.8 | 2 | 25 | 8 | 63 | - | - | - |
| 278 1000N3-0.5RBW | - | - | - | - | - | - | - | - | - | - |
| 278 1200N3-0.5RBW | 26 | 12 | 11.4 | 0.5 | 38 | 12 | 84 | - | - | - |
| 278 1200N3-0.5RB | 26 | 12 | 11.4 | 0.5 | 38 | 12 | 84 | - | - | - |
| 278 1200N3-1.0RB | 26 | 12 | 11.4 | 1 | 38 | 12 | 84 | - | - | - |
| 278 1200N3-1.0RBW | 26 | 12 | 11.4 | 1 | 38 | 12 | 84 | - | - | - |
| 278 1200N3-2.0RB | 26 | 12 | 11.4 | 2 | 38 | 12 | 84 | - | - | - |
| 278 1600N3-0.5RBW | 35 | 16 | 15.2 | 0.5 | 50 | 16 | 100 | - | - | - |
| 278 1600N3-1.5RBW | 35 | 16 | 15.2 | 1.5 | 50 | 16 | 100 | - | - | - |
| 278 1600N3-3.0RBW | 35 | 16 | 15.2 | 3 | 50 | 16 | 100 | - | - | - |
| 278 1600N3-1.0RBW | 35 | 16 | 15.2 | 1 | 50 | 16 | 100 | - | - | - |
| 278 1600N3-1.0RB | 35 | 16 | 15.2 | 1 | 50 | 16 | 100 | - | - | - |
| 278 1600N3-4.0RBW | 35 | - | - | 4 | 50 | - | 100 | 15.2 | 16 | 16 |
| 278 2000N3-1.0RB | 40 | 20 | 19.2 | 1 | 62 | 20 | 112 | - | - | - |
| 278 2000N3-4.0RB | 40 | 20 | 19.2 | 4 | 62 | 20 | 112 | - | - | - |
| 278 0300N3-0.25RB | 8 | 6 | 2.9 | 0.25 | 10 | 3 | 57 | - | - | - |
| 278 0300N3-0.5RB | 8 | 6 | 2.9 | 0.5 | 10 | 3 | 57 | - | - | - |
| 278 0400N3-0.25RB | 11 | 6 | 3.9 | 0.25 | 13 | 4 | 57 | - | - | - |
| 278 0400N3-0.5RB | 11 | 6 | 3.9 | 0.5 | 13 | 4 | 57 | - | - | - |
| 278 0500N3-0.25RB | 13 | 6 | 4.9 | 0.25 | 16 | 5 | 57 | - | - | - |
| 278 0500N3-0.5RB | 13 | 6 | 4.9 | 0.5 | 16 | 5 | 57 | - | - | - |
| 278 0600N3-0.25RB | 13 | 6 | 5.9 | 0.25 | 19 | 6 | 57 | - | - | - |
| 278 0600N3-0.5RB | 13 | 6 | 5.9 | 0.5 | 19 | 6 | 57 | - | - | - |
| 278 0600N3-1.0RB | 13 | 6 | 5.9 | 1 | 19 | 6 | 57 | - | - | - |
| 278 0800N3-0.25RB | 19 | 8 | 7.8 | 0.25 | 25 | 8 | 63 | - | - | - |
| 278 0800N3-0.5RB | 19 | 8 | 7.8 | 0.5 | 25 | 8 | 63 | - | - | - |
| 278 0800N3-1.0RB | 19 | 8 | 7.8 | 1 | 25 | 8 | 63 | - | - | - |
| 278 1000N3-0.5RB | 22 | 10 | 9.8 | 0.5 | 31 | 10 | 72 | - | - | - |
| 278 1000N3-1.0RB | 22 | 10 | 9.8 | 1 | 31 | 10 | 72 | - | - | - |
| 278 1000N3-2.0RB | 22 | 10 | 9.8 | 2 | 31 | 10 | 72 | - | - | - |
| 278 1200N3-1.5RB | 26 | 12 | 11.4 | 1.5 | 38 | 12 | 84 | - | - | - |
| 278 1200N3-2.5RB | 26 | 12 | 11.4 | 2.5 | 38 | 12 | 84 | - | - | - |
| 278 1200N3-3.0RB | 26 | 12 | 11.4 | 3 | 38 | 12 | 84 | - | - | - |
| 278 1200N3-4.0RB | 26 | 12 | 11.4 | 4 | 38 | 12 | 84 | - | - | - |
| 278 1600N3-0.5RB | 35 | 16 | 15.2 | 0.5 | 50 | 16 | 100 | - | - | - |
| 278 1600N3-1.5RB | 35 | 16 | 15.2 | 1.5 | 50 | 16 | 100 | - | - | - |
| 278 1600N3-2.5RB | 35 | 16 | 15.2 | 2.5 | 50 | 16 | 100 | - | - | - |
| 278 1600N3-3.0RB | 35 | 16 | 15.2 | 3 | 50 | 16 | 100 | - | - | - |
| 278 1600N3-4.0RB | 35 | 16 | 15.2 | 4 | 50 | 16 | 100 | - | - | - |
| 278 2000N3-3.0RB | 40 | 20 | 19.2 | 3 | 62 | 20 | 112 | - | - | - |
| 278 2500N3-1.0RB | 40 | 25 | 24.6 | 1 | 77 | 25 | 127 | - | - | - |
| 278 2500N3-3.0RB | 40 | 25 | 24.6 | 3 | 77 | 25 | 127 | - | - | - |
| 278 2500N3-4.0RB | 40 | 25 | 24.6 | 4 | 77 | 25 | 127 | - | - | - |
| 278 2000N3-2.0RB | 40 | 20 | 19.2 | 2 | 62 | 20 | 112 | - | - | - |
| 278 0800N3-1.5RB | 19 | 8 | 7.8 | 1.5 | 25 | 8 | 63 | - | - | - |
